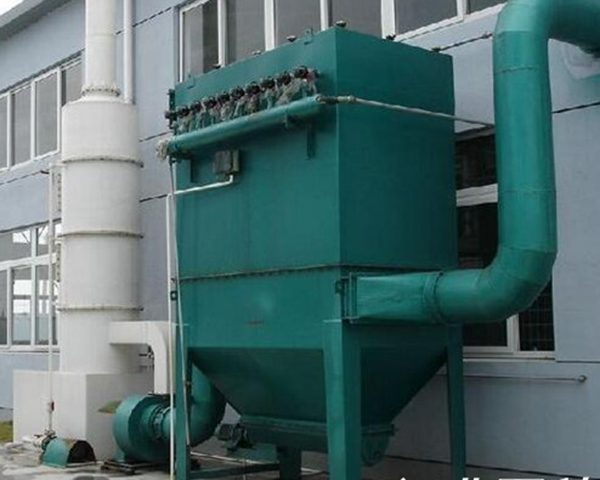

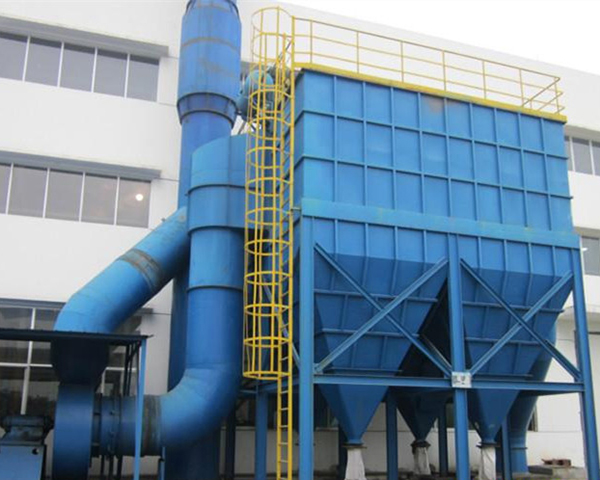

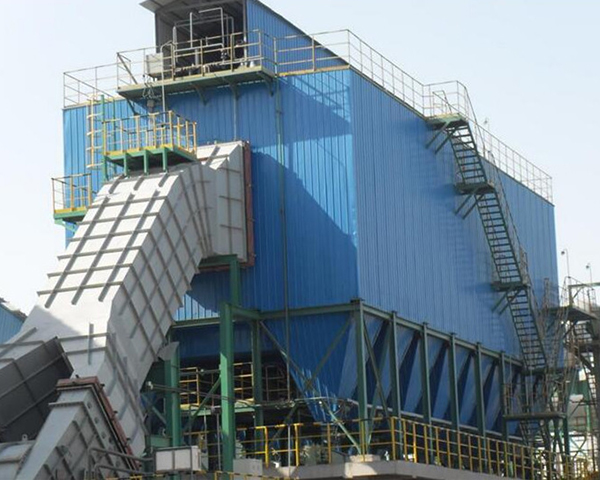

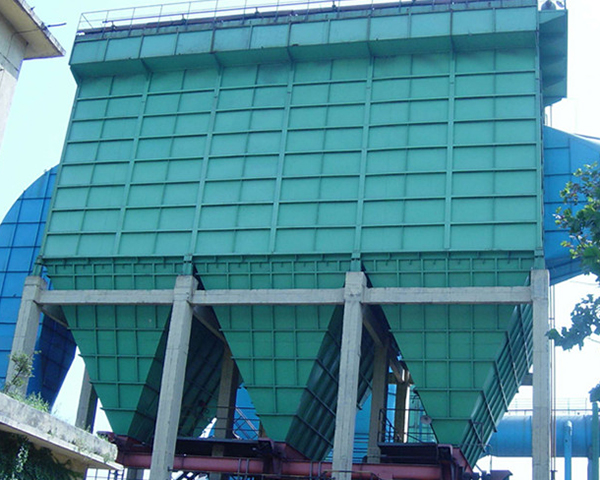

布袋除尘器是一种干式滤尘装置。它适用于捕集细小、干燥、非纤维性粉尘。滤袋采用纺织的滤布或非纺织的毡制成,利用纤维织物的过滤作用对含尘气体进行过滤,当含尘气体进入袋式除尘器后,颗粒大、比重大的粉尘,由于重力的作用沉降下来,落入灰斗,含有较细小粉尘的气体在通过滤料时,粉尘被阻留,使气体得到净化。
工作原理:
过滤式除尘器是指含尘烟气孔通过过滤层时,气流中的尘粒被滤层阻截捕集下来,从而实现气固分离的设备。
过滤式除尘装置包括袋式除尘器和颗粒层除尘器,前者通常利用有机纤维或无机纤维织物做成的滤袋作过滤层,而后者的过滤层多采用不同粒径的颗粒,如石英砂、河砂、陶粒、矿渣等组成。伴着粉末重复的附着于滤袋外表面,粉末层不断的增厚,布袋除尘器阻力值也随之增大;脉冲阀膜片发出指令,左右淹没时脉冲阀开启,高压气包内的压缩空气通了,如果没有灰尘了或是小到一定的程度了,机械清灰工作会停止工作。
产品构造:
袋式除尘器本体结构主要由上部箱体、中部箱体、下部箱体(灰斗)、清灰系统和排灰机构等部分组成。
袋式除尘器性能的好坏,除了正确选择滤袋材料外,清灰系统对袋式除尘器起着决定性的作用。为此,清灰方法是区分袋式除尘器的特性之一,也是袋式除尘器运行中重要的一环!
结构型式:
1、按滤袋的形状分为:扁形袋(梯形及平板形)和圆形袋(圆筒形)。
2、按进出风方式分为:下进风上出风及上进风下出风和直流式(只限于板状扁袋)。
3、按袋的过滤方式分为:外滤式及内滤式。
滤料用纤维,有棉纤维、毛纤维、合成纤维以及玻璃纤维等,不同纤维织成的滤料具有不同性能。常用的滤料有208或901涤轮绒布,使用温度一般不超过120℃,经过硅硐树脂处理的玻璃纤维滤袋,使用温度一般不超过250℃,棉毛织物一般适用于没有腐蚀性;温度在80-90℃以下含尘气体。
产品优点:
⑴除尘效率高,一般在99%以上,除尘器出口气体含尘浓度在数十mg/m3之内,对亚微米粒径的细尘有较高的分级效率。
⑵处理风量的范围广,小的仅1min数m3,大的可达1min数万m3,既可用于工业炉窑的烟气除尘,减少大气污染物的排放。
⑶结构简单,维护操作方便。
⑷在保证同样高除尘效率的前提下,造价低于电除尘器。
⑸采用玻璃纤维、聚四氟乙烯、P84等耐高温滤料时,可在200℃以上的高温条件下运行。
⑹对粉尘的特性不敏感,不受粉尘及电阻的影响。
产品维护:
1、要经常检查控制阀、脉冲阀以及定时器等的动作情况。
脉冲阀橡胶膜片的失灵是袋式除尘器常见故障,它直接影响清灰效果。该设备属于外滤式,袋内装骨架,要检查固定滤袋的零件是否松弛,滤袋的张力是否合适。支撑框架是否光滑,以防止磨损滤袋。清灰采用压缩空气。因此要求除油雾及水滴,且油水分离器必须经常清洗,以防运动机构失灵及滤袋的堵塞。
2、处理风量和各测试点压力与温度是否与设计相符。
3、滤袋的安装情况,是否有在使用后掉袋、松口、磨损等情况发生,可目测投运后烟囱的排放情况来判断。
4、防止结露
使用中要防止气体在袋室内冷却到露点以下,特别是在负压下使用袋式除尘器更应注意。由于其外壳常常会有空气漏入,使袋室气体温度低于露点,滤袋就会受潮,致使灰尘不是松散地,而是粘糊地附着在滤袋上,把织物孔眼堵死,造成清灰失效,使除尘器压降过大,无法继续运行,有的产生糊袋无法除尘。
要防止结露,必须保持气体在除尘器及其系统内各处的温度均高于其露点25~35℃(如窑磨一体机的露点温度58℃,运行温度应在90℃以上),以保证滤袋的良好使用效果。
市场现状:
我国对布袋除尘器需求巨大,除尘滤料,尤其是耐高温纤维滤料有广阔的市场发展前景。我国“十二五”规划对环境保护提出了更高的需求,水、气、声、渣都将更多的应用过滤材料,过滤材料行业市场前景看好。其中在烟尘治理领域,袋式除尘由于除尘效率高,不会造成二次污染,便于回收干料等性能,在国内外的应用越来越广,占到所用除尘设备的80%。钢铁工业是大气污染的主要来源之一,我国钢产量已超过3亿吨,按宝钢应用袋式除尘的状况计算需要2100万平方米,折算后每年更换滤料600万平方米。
技术参数:
HMC单机袋式除尘器技术参数:
型号参数 | HMC-32 | HMC-48 | HMC-64 | HMC-80 | HMC-96 | HMC-112 | |
处理风量(m3·h) | 1500-2100 | 2100-3200 | 2900-4300 | 4000-6000 | 5200-7000 | 6000-9000 | |
过滤面积(m2) | 24 | 36 | 48 | 60 | 72 | 84 | |
过滤风速(m/min) | 1.0—1.5 | 1.0—1.5 | 1.0—1.5 | 1.1—1.7 | 1.2—1.7 | 1.2—1.8 | |
滤袋数量(条) | 32 | 48 | 64 | 80 | 96 | 112 | |
入口气体温度(℃) | ≤120 | ||||||
设备阻力(Pa) | ≤1200 | ||||||
入口粉尘浓度(g/m3) | <200 | ||||||
出口粉尘浓度(mg/m3) | ≤50 | ||||||
清灰用气源压力(MPa) | 0.4~0.6 | ||||||
清灰用空气耗量(m3/min) | 0.10 | 0.14 | 0.20 | 0.24 | 0.29 | 0.34 | |
承受负压(Pa) | 5000 | ||||||
脉冲阀数量(个) | 4 | 6 | 8 | 10 | 12 | 14 | |
风机用电机功率(KW) | 1.5 | 3.0 | 3.0 | 5.5 | 5.5 | 7.5 | |
重量(Kg) | A型 | 1350 | 1620 | 1850 | 2360 | 2800 | 3200 |
B型 | 1220 | 1470 | 1670 | 2150 | 2540 | 2880 |
气箱脉冲袋式除尘器技术参数:
型号 | 处理风量 (m3/h) | 滤袋风速 (m/min) | 过滤面积 (m2) | 滤袋数 (个) | 耗气量 (m3/min) | 阻力 (Pa) | 含尘浓度 (g/m3) | 保温层面 积(m2) | 重量 (t) |
32-3 | 6900 | 1.2-2.0 | 93 | 96 | 0.27 | 1470- 1770 | <1000 | 26.5 | 2.4 |
32-4 | 8930 | 124 | 128 | 0.37 | 34 | 3.4 | |||
32-5 | 11160 | 155 | 160 | 0.46 | 41 | 4.4 | |||
32-6 | 13390 | 186 | 192 | 0.55 | 48.5 | 5.4 | |||
64-4 | 17800 | 248 | 256 | 1.2 | 70 | 6.9 | |||
64-5 | 22300 | 310 | 320 | 1.5 | 94 | 8.8 | |||
64-6 | 26700 | 372 | 384 | 1.8 | 118 | 9.7 | |||
64-7 | 31200 | 434 | 448 | 2.1 | 142 | 11.8 | |||
64-8 | 35700 | 496 | 512 | 2.4 | 166 | 12.5 | |||
96-4 | 26800 | 1.2-2.0 | 372 | 384 | 1.2 | 1470- 1770 | <1300 | 110 | 8.7 |
96-5 | 33400 | 465 | 480 | 1.5 | 120 | 11.8 | |||
96-6 | 40100 | 557 | 576 | 1.8 | 130 | 13.5 | |||
96-7 | 46800 | 650 | 672 | 2.1 | 140 | 15.2 | |||
96-8 | 53510 | 744 | 768 | 2.4 | 150 | 18.0 | |||
96-9 | 60100 | 836 | 864 | 2.7 | 160 | 19.6 | |||
96-2×5 | 66900 | 929 | 960 | 3.0 | 175 | 21.0 | |||
96-2×6 | 80700 | 1121 | 1152 | 3.4 | 210 | 25.2 | |||
96-2×7 | 94100 | 1308 | 1344 | 4.2 | 245 | 29.4 | |||
96-2×8 | 107600 | 1494 | 1536 | 4.8 | 280 | 33.6 | |||
96-2×9 | 121000 | 168 | 1728 | 5.4 | 315 | 37.8 | |||
96-2×10 | 134500 | 1868 | 1920 | 6.0 | 350 | 42.0 | |||
128-6 | 67300 | 1.2-2.0 | 935 | 768 | 3.6 | 1470- 1770 | <1300 | 125 | 20.1 |
128-9 | 100900 | 1402 | 1152 | 5.4 | 196 | 26.4 | |||
128-10 | 112100 | 1558 | 1280 | 6.0 | 2053 | 28.9 | |||
128-2×6 | 34600 | 1869 | 1536 | 7.0 | 323 | 36.6 | |||
128-2×7 | 157000 | 2181 | 1792 | 8.3 | 247 | 43.9 | |||
128-2×8 | 179400 | 2492 | 2048 | 9.5 | 262 | 50.0 | |||
128-2×9 | 201900 | 2804 | 2304 | 10.7 | 277 | 55.4 | |||
128-2×10 | 224300 | 3115 | 2560 | 12 | 292 | 60.0 | |||
128-2×11 | 247600 | 3427 | 2816 | 13.1 | 307 | 65.4 | |||
128-2×12 | 269100 | 3728 | 3072 | 14.3 | 322 | 72.0 | |||
128-2×13 | 291600 | 4050 | 3328 | 15.5 | 337 | 78.0 | |||
128-2×14 | 314000 | 4361 | 3584 | 16.7 | 352 | 84.0 |
HCMC型低压长袋脉冲袋式除尘器技术参数:
型号 | 处理风量(m3) | 总过滤面积(㎡) | 室数(个) | 风速(m/min) | 滤袋规格(φ×L) | 清灰压力(Mpa) |
YLC84-5 | 61500~73800 | 1025 | 5 | 1~1.2 | 130*6000 | 0.3-0.4 |
YLC 84-6 | 61200~79344 | 1230 | 6 | |||
YLC 84-7 | 77160~92592 | 1435 | 7 | |||
YLC 84-8 | 98400~118080 | 1640 | 8 | |||
YLC 84-2×4 | 98400~118080 | 1640 | 8 | |||
YLC 84-2×5 | 123000~147600 | 2050 | 10 | |||
YLC 84-2×6 | 147600~165888 | 2460 | 12 | |||
YLC 84-2×7 | 172200~186624 | 2870 | 14 | |||
YLC 84-2×8 | 196800~207360 | 3280 | 16 | |||
YLC 84-2×9 | 221400~265680 | 3690 | 18 | |||
YLC 84-2×10 | 246000~295200 | 4100 | 20 | |||
YLC 160-2*4 | 288000~345600 | 3856 | 8 | 160*6000 | ||
YLC 160-2*5 | 288000~345600 | 4820 | 10 | |||
YLC 160-2*6 | 345600~414720 | 5784 | 12 | |||
YLC 160-2*7 | 403200~483840 | 6748 | 14 | |||
YLC 160-2*8 | 460800~552960 | 7712 | 16 | |||
YLC 224-2*6 | 486000~583200 | 8100 | 12 | |||
YLC 224-2*7 | 567000~680400 | 9450 | 14 | |||
YLC 224-2*8 | 648000~777600 | 10800 | 16 | |||
YLC 224-2*9 | 729000~874800 | 12150 | 18 | |||
YLC 224-2*10 | 810000~972000 | 13500 | 20 | |||
YLC 224-2*11 | 891000~1069200 | 14850 | 22 | |||
MPD224-2*12 | 972000~1166400 | 16200 | 24 |
